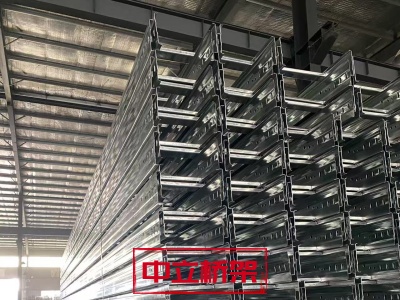

镀锌梯式桥架

镀锌梯式桥架是一种常见的电缆敷设结构件，广泛应用于电力、通信、建筑等领域。它由镀锌钢板制成，具有良好的防腐蚀性能和机械强度。以下是关于镀锌梯式桥架的详细介绍：

---

1. 定义与用途

镀锌梯式桥架是一种开放式电缆桥架，因其形状类似于梯子而得名。它由两侧的竖杆（立柱）和横杆（横担）组成，形成一个网格状的框架结构。镀锌梯式桥架主要用于敷设和管理电缆、电线，具有以下特点：

- 开放式设计，便于电缆的敷设和检修。

- 结构轻便，安装灵活。

- 适用于多种环境条件，尤其是需要散热的场合。

---

2. 材料与工艺

- 材料：镀锌梯式桥架的主要材料是镀锌钢板。镀锌层能够有效防止氧化和腐蚀，延长桥架的使用寿命。

- 工艺：桥架通过冲压、折弯等工艺成型，并经过镀锌处理。横担和立柱通常通过焊接或铆接固定。

---

3. 结构与特点

- 结构：

  - 立柱：两侧的竖杆，用于支撑横担。

  - 横担：水平放置的横杆，用于固定电缆。

  - 连接件：用于连接不同段的桥架或与其他结构件配合使用。

- 特点：

  - 开放式设计：便于电缆的敷设和检修。

  - 散热性能好：由于没有底板，空气流通性好，适合高温环境。

  - 安装灵活：横担间距可调，适应不同电缆的敷设需求。

  - 防腐蚀性强：镀锌层能够有效防止氧化和腐蚀。

---

4. 应用领域

镀锌梯式桥架广泛应用于以下领域：

- 电力系统：用于敷设电力电缆，保障电力传输的安全性和可靠性。

- 通信系统：用于敷设通信电缆，确保通信信号的稳定传输。

- 建筑领域：用于建筑物内的电缆敷设，如住宅、办公楼、商场等。

- 工业领域：用于工厂、车间等场所的电缆敷设，保障生产设备的正常运行。

- 数据中心：用于敷设大量数据电缆，满足高密度电缆敷设需求。

---

5. 优点

- 散热性能好：开放式设计有利于热量散发，适合高温环境。

- 安装灵活：横担间距可调，适应不同电缆的敷设需求。

- 防腐蚀性强：镀锌层能够有效防止氧化和腐蚀。

- 成本较低：相较于槽式桥架，梯式桥架的成本更低。

- 便于检修：开放式设计便于电缆的检查和维护。

---

6. 安装与维护

- 安装：

  - 确定桥架的安装位置，确保其避开障碍物和其他设备。

  - 使用膨胀螺栓或其他固定装置将桥架固定在墙上或天花板上。

  - 根据需要调整横担间距和高度，确保电缆敷设的顺畅。

  - 使用连接件将不同段的桥架连接起来。

- 维护：

  - 定期检查桥架的外观，确保镀锌层完好无损。

  - 清理桥架内的灰尘和杂物，保持其清洁。

  - 如发现桥架有损坏或腐蚀现象，及时进行修复或更换。

---

7. 注意事项

- 在安装过程中，应避免过度弯曲或扭曲桥架，以免影响其承载能力和安全性。

- 在选择桥架规格时，应根据电缆的规格和数量进行合理选型，确保桥架的承载能力满足需求。

- 定期检查桥架的固定装置，确保其牢固可靠。

---

8. 与其他类型桥架的对比

| 类型          | 槽式桥架       | 梯式桥架       | 托盘式桥架     |

|---------------|----------------|----------------|----------------|

| 结构          | 封闭式         | 开放式         | 半封闭或全封闭 |

| 散热性能      | 较差           | 良好           | 中等           |

| 安装灵活性    | 较低           | 较高           | 中等           |

| 防护性能      | 较好           | 较差           | 较好           |

| 适用场景      | 需要较高防护   | 需要散热       | 需要较高防护   |

---

总结

镀锌梯式桥架是一种经济实用的电缆敷设结构件，具有开放式设计、散热性能好、安装灵活等特点。它广泛应用于电力、通信、建筑等领域，尤其适合需要散热和频繁检修的场合。如果您有具体的应用场景或需求，请根据实际情况选择合适的规格和型号。
